凸轮转子泵是国际上先进的流体设备之一,其转子是全橡胶包覆,耐磨损性强,转子与壳体之间高精间隙配合,具有很强的自吸力和高扬程力,该泵可靠、坚固、节能,可以输送各种黏稠的或含有颗粒物的介质。

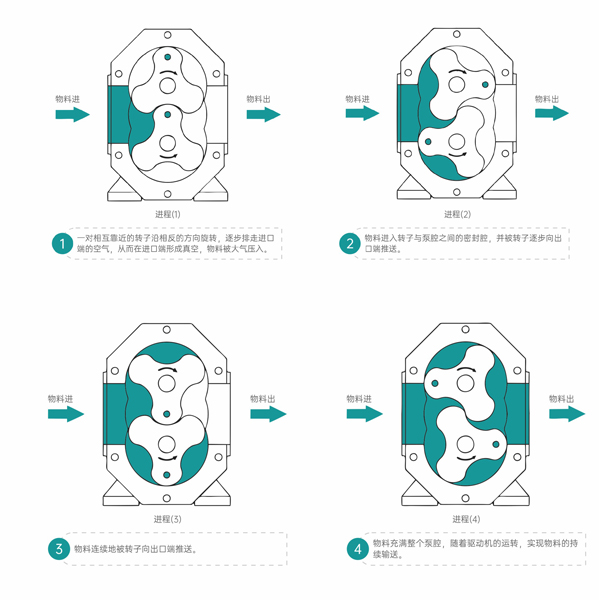

凸轮转子泵的工作原理:
通过同步齿轮驱动安装在两根轴上的两个转子相互反向旋转。转子与泵壳之间形成小的密封腔体,转子在旋转时进口端的空气被排走从而形成真空,物料被吸入,填充在腔体中的物料不断地被旋转的转子由进口端推送到出口端,从而实现泵的连续运转。凸轮转子泵输送物料的方向可通过改变转子的旋转方向实现逆转。

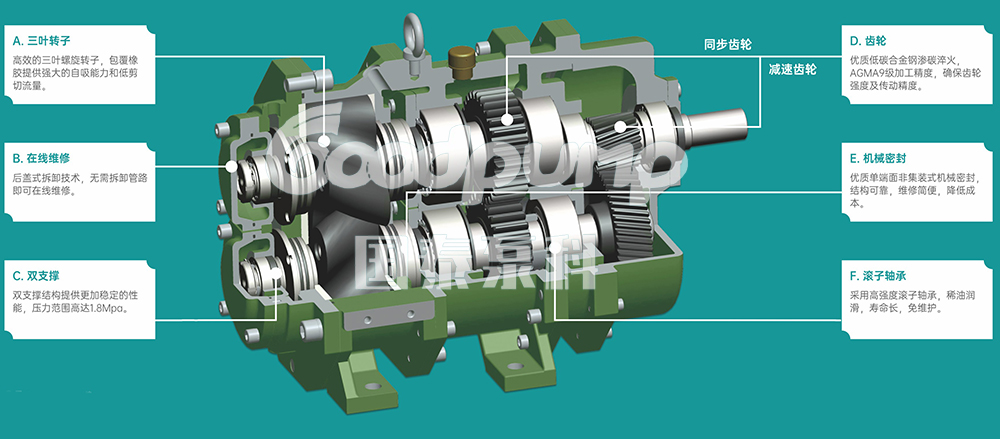

凸轮转子泵主要组成部分:
1、泵壳:泵壳可以采用球墨铸铁,碳钢,不锈钢(304,316,316L,2205)
2、保护衬板:主要采用Hardox450材质轴向保护衬板,降低介质对泵腔的磨损,腐蚀。
3、机械密封:采用集装式机械密封,可以更换整套机封,也可以更换其中的零部件,更换整个机封相对方便,因为机封部件不易损坏,所以对于后期整个维护的成本影响小。
4、转子:采用橡胶包覆转子,橡胶包覆转子使得凸轮泵具有了9米的自吸能力,而且无需灌泵。橡胶材质根据不同的工况,提供氟橡胶,丁腈橡胶,氢化丁腈橡胶可选。
5、同步齿轮:凸轮泵采用AGMGA9级加工精度的正时齿轮。
